自动换刀控制要求在数控零件加工中

像大家鑫创盟高新科技这类数控机床零件加工核心中，全自动换刀机器设备一般全是会出现的。今日我们想说的便是怎样操纵全自动换刀？操纵全自动换刀究竟有哪些规定？

1.刀库系统操纵

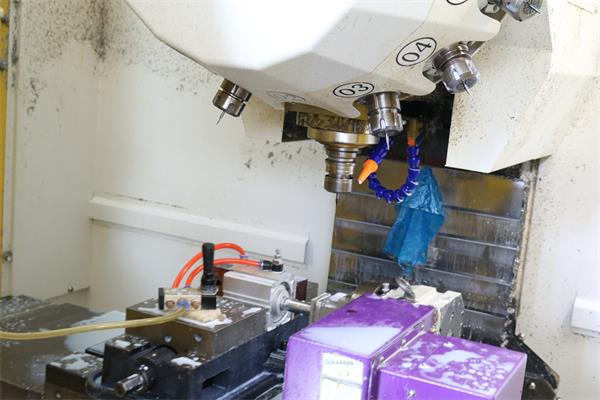

刀库系统可以为圆盘式刀库系统，刀库容为20位，机床主轴与刀库系统换刀选用数控机床零件加工中的无机械臂，就近原则找刀，原点立即换刀的方法;还可以用链条式刀库系统，刀库容为40把刀，选用机械臂，随意找刀，任意换刀方法。

刀库系统盘由电机根据传动齿轮减速推动，有正、翻转和终止操纵。为使刀库系统盘迅速终止，在电机輸出轴上加有一跳停磨擦制动系统。当终止数据信号传出时，其孰能讥之乎该制动系统的电磁线圈跳停，进而使刀库系统终止旋转。刀库系统盘旋转的测量范围和精准定位由马氏组织、零位电源开关和记数电源开关完成。

数控机床零件加工中全自动换刀的刀库系统每转至一个刀位，记数电源开关即姿势一次。当刀库系统转到零位时，零位电源开关也姿势。当刀库系统转到特定刀位时，记数电源开关或零位开关姿势，这时马上使电机转停，制动系统跳停制动系统，进而刀库系统盘终止并借助马氏组织精准定位在换刀部位。刀库系统终止后，记数电源开关或零位开关断掉，这时应提醒警报。
　　2.气动式操纵
　 　刀库系统安全门电源开关和机床主轴锥孔吹气检查由气动式操纵，气动阀门汽体经加工处理后提供气缸。刀库系统安全门电源开关由一汽缸来推动，操纵由二位四通双电机控制液压换向阀来进行。

该液压换向阀的特性是：液压换向阀的2个部位，各自由2个电磁线圈操纵，并且液压换向阀时只要给电磁线圈一个转瞬即逝的电子信号(电信号待续時间为2s)就可以进行换相。仅有给另一个电磁线圈一个短暂性电子信号后，液压换向阀才会转到另一个部位。机床主轴锥孔吹气检查用于清理机床主轴锥孔，吹气检查接通用性一个二位三通电机控制截止阀门来完成。

当松刀逐渐时，给该电磁线圈插电，逐渐锥孔吹气检查，直到松刀情况完毕时，电磁线圈跳停，吹气检查终止。
　　3.机床主轴拉刀操纵
　　 机床主轴内部结构配有数控刀片全自动绷紧组织，该机构由碟形弹簧绷紧、液压机松掉数控刀片。刀具的绷紧和松掉由一个俩位四通电磁阀操纵。拉刀组织分成有刀、无刀、松刀，由三个无断路器感应器检测这三个情况。
　 　数控刀片的绷紧及松掉可以由命令操纵，还可以由控制面板上的按键操纵。数控刀片的松掉和绷紧情况应在控制面板上有些表明。机床主轴的旋转和数控刀片的绷紧和松掉姿势为自锁互锁关联。

实际上对比其它的非全自动换刀加工设备，全自动换刀则可以节约大量的人力资源，促使零件的加工時间减少。因此相比较而言愈来愈多的数控机床零件加工生产厂家在加工中应用全自动换刀设备了！

以上是《自动换刀控制要求在数控零件加工中》的介绍，原文链接：http://www.xcmjd.com/hynews/6736.html
